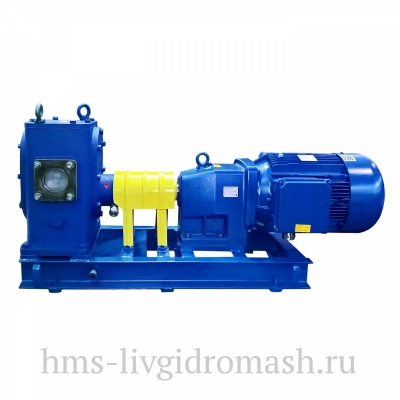

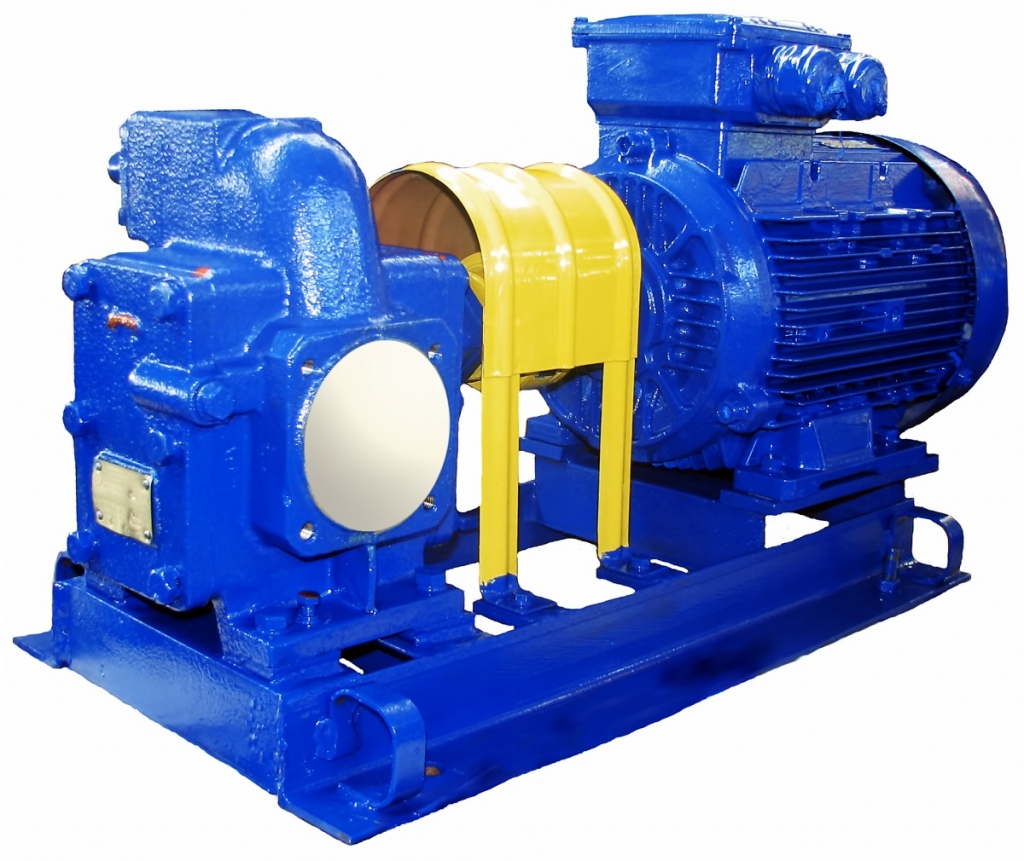

Насосы шестеренные НМШ, НМШГ, НМШФ

Насосы шестеренные Ш, НМШ, НМШГ, НМШФ представляют собой довольно объемные конструкции, роль рабочих органов в которых выполняют шестерни. Вращаясь, они создают разряжение на стороне всасывания и, под действием перепада давления, жидкость начинает заполнять полости между зубьями, поднимаясь в нагнетательный патрубок.

Жидкость, которая перекачивается этими насосами должна иметь вязкость в пределах от 0,018 10-4 до 22,00 10-4 м?/с (1,08:300°ВУ) и по температуре не превышать + 70 градусов, хотя, по желанию заказчика, может быть изготовлен насос для перекачки жидкостей до +150°С, но это необходимо индивидуально обговаривать при заказе. Верхний предел вязкости жидкостей ограничивается мощностью двигателя и самой всасывающей способностью насоса, а нижний — смазывающей способностью жидкости, которая подлежит перекачке.

Насосы НМШ и ему подобные, обычно используются в промышленности для перекачки нефтепродуктов, в которых не содержится примесей, мазута, масла, дизельного топлива до 40°C и других быстро застывающих маслянистых жидкостей, которые не приводят к образованию коррозии на рабочих механизмах насоса. Используют насос НМШ и все подобные ему в системах подачи нефтепродуктов, мазута и топлива в установках котельных.

Все насосы, включая их внутренние части, производятся из качественных и износостойких материалов. Так, к примеру, если насос типа НМШ имеет индекс Б, это говорит о том, что его гидравлическая часть, не включая роторы, выполнена из бронзы, ведомые и ведущие роторы, как правило, изготавливаются из стали. Кроме того, в данном исполнении допускается производство задней крышки, армированной листом из стали. Если же насос не имеет индекса, это дает возможность судить о том, что гидравлическая его часть сделана из чугуна, а ведомый и ведущий ротор из стали.

Условные обозначения насосного агрегата

НМШ5-25-4,0/25Б-ТВ3-Р1-Б1-Е У1 ТУ 26-06-1529-88, где:

• НМШ5-25 - типоразмер насоса:
• НМШ - насос масляный шестеренный;
• 4,0 - подача насоса в номинальном режиме, м3/ч
• 25 - наибольшее давление насоса в кгс/см2;
• Б - материал корпусных деталей:
  • Б – бронза;
  • без обозначения - чугун;
• ТВ - тип уплотнения:
  • Т – одинарное торцовое уплотнение;
  • ТВ - одинарное торцовое уплотнение с вспомогательным уплотнением;
  • ТД – двойное торцовое уплотнение*;
  • ТТ – двойное торцовое уплотнение тандем*;
  • С – сальниковое уплотнение;
• 3 – производитель уплотнения:
• Р1 - материал резинотехнических изделий (РТИ):
• Б1 - исполнение втулок (подшипников скольжения):
  • Б1 - бронза О5Ц5С5;
  • Б2 - бронза О5С25;
  • Ф - алюминий с металлофторопластовым вкладышем;
  • Гр – материал на основе углеграфита;
  • Ю – сплав В96Ц1Т1;
• Е – исполнение насоса:
  • Е - взрывопожаробезопасное исполнение насоса,
  • без обозначения - общепромышленное исполнение (с уплотнением типа – Т**, С**) ;
• У - климатическое исполнение по ГОСТ 15150-69;
• 1 - категория размещения по ГОСТ 15150-69;
• ТУ26-06-1529-88 - обозначение технических условий на поставку
