Электронасосы Гном Ф и Гном ФР представляют собой серию грязевых фекальных насосов (ФР – с режущим механизмом). Температура перекачиваемой жидкости до 35 °С. Насосы изготовляются из материалов, устойчивых к химическим моющим средствам, присутствующим в стоках.
Электронасосы Гном Ф предназначены для откачки бытовых стоков с твердыми включениями до 50 мм в диаметре (до 35 мм для насосов Гном Ф10).
Гном Ф могут использоваться для:
для откачки жидкостей из выгребных ям и септиков,
осушения затопленных помещений,
откачки воды из бассейнов,
полива в сельском хозяйстве.
Электронасосы Гном ФР с режущим механизмом предназначены для откачки бытовых стоков с твердыми и волокнистыми включениями. В отличие от насосов Гном Ф имеют высокий напор и небольшой диаметр патрубка (DN25), что позволяет осуществлять отвод стоков с измельченными примесями на большие расстояния.
- откачки стоков из канализационных систем с вероятным наличием посторонних
- предметов в стоках,
- откачки стоков от пищеблоков, где в слив попадают остатки овощей и еды при
- мытье посуды,
- откачки стоков в общие коллекторы от коттеджей, дач, ферм, построенных в
- удаленных районах, где организация обычной самотечной канализации не
- представляется возможной,
- откачки воды из открытых водоемов с наличием в воде водорослей, ила, мусора.
Условное обозначение:
Ф – фекальный (область применения),
Р – с режущим механизмом,
4 – номинальная подача, м³/ч
17 – номинальный напор, м
Д – с поплавковым выключателем только для насосов с питанием от однофазной сети 220 В,
– без обозначения, комплектация без поплавкового выключателя,
220В – исполнение насоса с питанием от однофазной сети, 380В - с питанием от трехфазной сети.
Назначение:
Насосы Гном Ф, ФР – погружные фекальные электронасосы с нержавеющим корпусом переносные (с ручкой). Насосы ГНОМ Ф, ФР - дренажные, канализационные, предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей температурой до 35 °С, с содержанием различных неабразивных взвешенных частиц размером до 50 мм в диаметре. Насосы изготовляются из материалов, устойчивых к агрессивным моющим средствам, присутствующим в стоках.
Насосы Гном ФР - с режущим механизмом, могут откачивать стоки с твердыми и волокнистыми включениями. В отличие от насосов Гном Ф имеют высокий напор и небольшой диаметр патрубка (DN25), что позволяет осуществлять отвод стоков с измельченными примесями на большие расстояния.
Электронасосы выпускаются в исполнениях с питанием от однофазной сети – 220 В и питанием от трехфазной сети 380 В - частотой 50Гц. Насосы в однофазном исполнении 220В укомплектованы поплавковым выключателем. Подключение электронасоса в трехфазном исполнении 380В допускается только через автоматический выключатель с комбинированным термомагнитным расцепителем для запуска и защиты электродвигателя. Режим работы - продолжительный. Максимальная глубина погружения – 5 м. Максимально допустимое внешнее давление жидкости – 1 МПа.
Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.

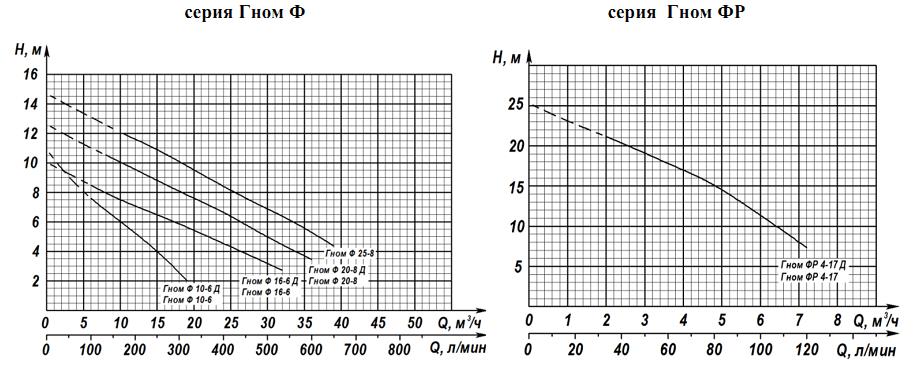

Марки, характеристики насосов ГНОМ Ф, ФР :
| Марки |
Подача (диапазон), м³/ч |
Напор (диапазон), м |
Мощность (номин.), кВт |
Мощность потребляемая насосом (макс.), кВт |
Ток, А |
Напряжение, В |
| Гном Ф 10-6 Д, 220В | 3 - 19.2 | 9 - 2.1 | 0.55 | 0.8 | 3.94 | 220В |
| Гном Ф 10-6, 380В | 3 - 19.2 | 9 - 2.1 | 0.55 | 0.73 | 1.49 | 380В |
| Гном Ф 16-6 Д, 220В | 3 - 30 | 9.3 - 3.2 | 0.75 | 1.14 | 5.84 | 220В |
| Гном Ф 16-6, 380В | 3 - 30 | 9.3 - 3.2 | 0.75 | 1.09 | 2.36 | 380В |
| Гном Ф 20-8 Д, 220В | 3 - 36 | 11.8 - 3.6 | 1.1 | 1.58 | 7.02 | 220В |
| Гном Ф 20-8, 380В | 3 - 36 | 11.8 - 3.6 | 1.1 | 1.49 | 2.83 | 380В |
| Гном Ф 25-8, 380В | 3 - 40.2 | 13.9 - 4.2 | 1.5 | 1.96 | 3.81 | 380В |
| Гном ФР 4-17, 380В | 0.9 - 6.6 | 23.5 - 9.5 | 1.1 | 1.39 | 2.63 | 380В |
| Гном ФР 4-17, 220В | 0.9 - 6.6 | 23.5 - 9.5 | 1.1 | 1.5 | 6.84 | 220В |
| Гном ФР 4-17 Д, 220В | 0.9 - 6.6 | 23.5 - 9.5 | 1.1 | 1.5 | 6.84 | 220В |
