Тройники сварные ОСТ 36 24-77

Тройники сварные ОСТ 36 24-77

Краткая техническая характеристика:
Условное давление, PN (Ру), МПа

до 2,5

Наружный диаметр, Dн, мм

325-1620

Температура, t°C

Минус 30°С
до плюс 300°С

Материал

Ст3сп, 20, 09Г2С

Тройник стальной сварной предназначается для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются "Правила" Гостехнадзора, на предприятиях химической, нефтехимической, нефтяной, металлургической и др. отраслей промышленности.

Стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали на Ру ? 2,5 МПа.

Пример условного обозначения равнопроходного тройника Dн=820 мм, S=16 мм из ст.ВСт3СП: Тройник ТС 820х16 ВСТ3СП ОСТ 36-24-77

Пример условного обозначения переходного тройника Dн=820 мм, dн=530 мм, S1=10 мм и S2=7 мм из ст.ВСт3СП:
Тройник ТС 820х10-530х7 ВСт3СП ОСТ 36-24-77.

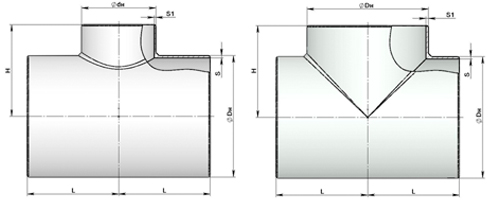

Dу, мм

Dн, мм

S, мм

dн, мм

S1, мм

L, мм

H, мм

Pу, МПа (кгс/см2)

Масса,кг

неагрессивных

средне- агрессивных

500

530

7

325

6

400

400

1,6 (16)

1,0 (10)

78

10

2,5 (25)

-

107

8

-

1,6 (16)

110

14

10

-

2,5 (25)

160

7

426

7

1,6 (16)

1,0 (10)

82

10

8

2,5 (25)

1,6 (16)

112

14

12

-

2,5 (25)

158

7

530

7

1,6 (16)

1,0 (10)

85

10

10

2,5 (25)

1,6 (16)

121

14

14

-

2,5 (25)

168

600

630

8

325

6

450

450

1,6 (16)

1,0 (10)

115

12

8

2,5 (25)

1,6 (16)

171

15

10

-

2,5 (25)

213

8

426

7

1,6 (16)

1,0 (10)

119

12

8

2,5 (25)

1,6 (16)

172

15

12

-

2,5 (25)

220

8

530

7

1,6 (16)

1,0 (10)

121

12

10

2,5 (25)

1,6 (16)

180

15

14

-

2,5 (25)

228

8

630

8

1,6 (16)

1,0 (10)

127

12

12

2,5 (25)

1,6 (16)

190

15

15

-

2,5 (25)

237

800

820

8

426

7

550

550

1,0 (10)

0,63 (6,3)

184

10

1,6 (16)

1,0 (10)

227

14

8

-

1,6 (16)

318

16

2,5 (25)

-

364

20

12

-

2,5 (25)

445

8

530

7

1,0 (10)

0,63 (6,3)

186

10

1,6 (16)

1,0 (10)

228

14

10

-

1,6 (16)

318

16

2,5 (25)

-

359

20

14

-

2,5 (25)

451

8

630

8

1,0 (10)

0,63 (6,3)

189

10

1,6 (16)

1,0 (10)

229

14

12

-

1,6 (16)

326

16

2,5 (25)

-

368

20

15

-

2,5 (25)

458

8

820

8

1,0 (10)

0,63 (6,3)

199

10

10

1,6 (16)

1,0 (10)

249

14

14

-

1,6 (16)

347

16

16

2,5 (25)

-

396

20

20

-

2,5 (25)

493

1000

1020

8

530

7

650

650

1,0 (10)

0,63 (6,3)

269

12

1,6 (16)

1,0 (10)

393

16

10

-

1,6 (16)

525

20

2,5 (25)

-

647

8

630

8

1,0 (10)

0,63 (6,3)

273

12

1,6 (16)

1,0 (10)

397

16

12

-

1,6 (16)

531

20

2,5 (25)

-

653

8

820

8

1,0 (10)

0,63 (6,3)

265

12

10

1,6 (16)

1,0 (10)

409

16

14

-

1,6 (16)

547

20

16

2,5 (25)

-

674

8

1020

8

1,0 (10)

0,63 (6,3)

288

12

12

1,6 (16)

1,0 (10)

431

16

16

-

1,6 (16)

573

20

20

2,5 (25)

-

715

1200

1220

10

820

8

750

750

1,0 (10)

0,63 (6,3)

461

16

10

1,6 (16)

1,0 (10)

722

18

14

-

1,6 (16)

824

10

1020

8

1,0 (10)

0,63 (6,3)

467

16

12

1,6 (16)

1,0 (10)

738

18

16

-

1,6 (16)

846

10

1220

10

1,0 (10)

0,63 (6,3)

491

16

16

1,6 (16)

1,0 (10)

783

18

18

-

1,6 (16)

879

1400

1420

12

820

8

850

850

1,0 (10)

0,63 (6,3)

716

18

10

1,6 (16)

1,0 (10)

1061

12

1020

8

1,0 (10)

0,63 (6,3)

726

18

12

1,6 (16)

1,0 (10)

1070

12

1220

10

1,0 (10)

0,63 (6,3)

738

18

16

1,6 (16)

1,0 (10)

1113

12

1420

12

1,0 (10)

0,63 (6,3)

769

18

18

1,6 (16)

1,0 (10)

1150
∧
